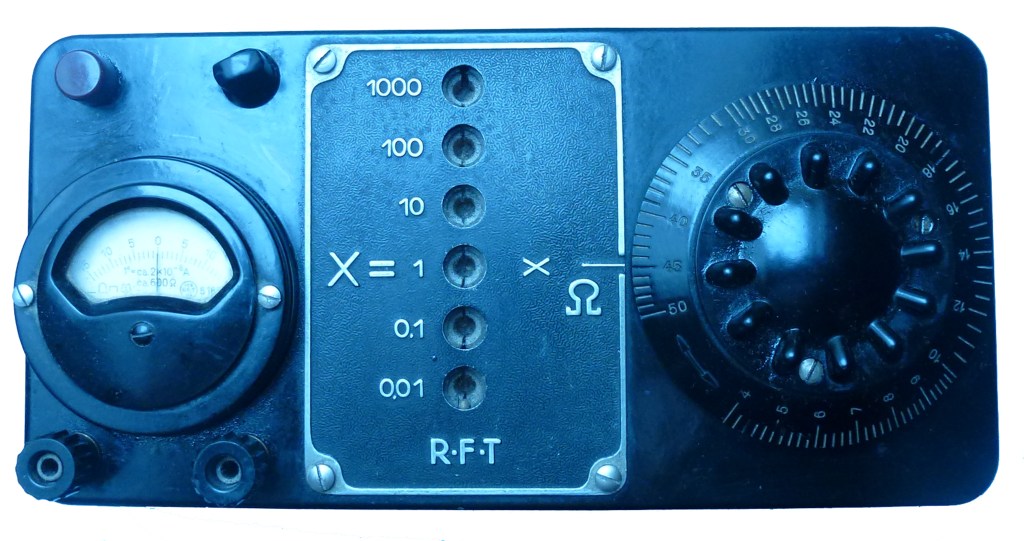

25 Meßbrücke Wheatstone (Stöpsel)

Meßbrücke Wheatstone (Stöpsel)

Hersteller: RFT, baugleich mit Siemens

Hergestellt: za.: 1952

Beschreibung: Bestzustand mit Kontaktstöpsel

Andre schrieb dazu:
Dieses Meßgerät verzichtet auf die sonst bei derart nidrigen Widerstandswerten (0,04 Ohm minimal) üblichen Kelvin-Klemmen (Vierleiterklemmen). Trotzdem kann man mit +/- 1% noch ziemlich genau messen. Bei der Einstellung „*1000“ ist eine Anodenbatterie mit 60 Volt erforderlich, ansonsten dient eine eingelegte Flachbatterie (4,5V) als Stromquelle. Der Stöpsel fehlt fast immer, ein kleiner Messingbolzen tuts auch. Die Anschlußbuchsen an den Seiten korrodieren sehr leicht, besonders die daran befestigten Schaltkontakte im Inneren des Gerätes. Es ist bei Einspeisung von Wechselspannung (nur bis wenige 100 Hz sinnvoll) auch eine Widerstandsmessung mit Wechselspannung möglich. Dabei wird mittels Kopfhörer auf minimale Lautstärke abgeglichen. Im Gegensatz zu Schleifdrahtgeräten ist hier am Einstellrad ein Wendelpotentiometer eingebaut. Das bringt eine feinere Abstimmung und eine höhere Genauigkeit. Insgesamt ein gutes Gerät der damaligen Zeit, welches von einigen Herstellern über viele Jahrzehnte gebaut wurde.

Danke Andre, für deine Ausführungen.

Messtechnik70, Eberhard Barthel

Ein Gedanke zu „25 Meßbrücke Wheatstone (Stöpsel)

  1. Dieses Meßgerät verzichtet auf die sonst bei derart nidrigen Widerstandswerten (0,04 Ohm minimal) üblichen Kelvin-Klemmen (Vierleiterklemmen). Trotzdem kann man mit +/- 1% noch ziemlich genau messen. Bei der Einstellung „*1000“ ist eine Anodenbatterie mit 60 Volt erforderlich, ansonsten dient eine eingelegte Flachbatterie (4,5V) als Stromquelle. Der Stöpsel fehlt fast immer, ein kleiner Messingbolzen tuts auch. Die Anschlußbuchsen an den Seiten korrodieren sehr leicht, besonders die daran befestigten Schaltkontakte im Inneren des Gerätes. Es ist bei Einspeisung von Wechselspannung (nur bis wenige 100 Hz sinnvoll) auch eine Widerstandsmessung mit Wechselspannung möglich. Dabei wird mittels Kopfhörer auf minimale Lautstärke abgeglichen. Im Gegensatz zu Schleifdrahtgeräten ist hier am Einstellrad ein Wendelpotentiometer eingebaut. Das bringt eine feinere Abstimmung und eine höhere Genauigkeit. Insgesamt ein gutes Gerät der damaligen Zeit, welches von einigen Herstellern über viele Jahrzehnte gebaut wurde.
