Archiv der Kategorie: Hartmann & Braun

341 Megaohmmeter im Holzgehäuse

Veröffentlicht am von
Antwort

Hersteller: Hartmann & Braun

Hergestellt za. 1896, Zeitwert za.: 68 Euro

Zustand : dem Alter entsprechend sehr guter gepflegter Zustand und noch funktionsfähig, Die Spannungseinspeisung von 30V erfolgt über die Buchsen auf der linken Seite. Rechts befindet sich der Regler für die „0“ Einstellung. An den Buchsen hinten werden die Messobjekte angeschlossen.

342 Fernseh-Wobbler 371

Veröffentlicht am von
Antwort

Hersteller: Hartmann und Braun mit Grundig Messgeräte

Hergestellt: 1953

Wert / Zustand za 100 Euro, guter aufgearbeiteter Zustand

Beschreibung: Sehr robust und materialintensiv. Es wurden einige Reparaturen an diesem Gerät ausgeführt. Die Elektrolytkondensatoren und die gesamte linke Transmission wurden erneuert.

Das Gerät ist für einen Wellenbereich von 4 bis 240 MHz ausgelegt und mit den Röhren 6BQ7, EF80, ECC81, EL84 sowie dem Stabilisator 150C1 bestückt. Eigentlich ist es ein Markengeber. Eine automatische Wobblung, gab es für dieses Gerät noch nicht.

Dieses Gerät wurde zur Reparatur der ersten kommerziellen Fernsehgeräte eingesetzt. Grundig stellte im Herbst 1951 sein erstes Fernsehgerät auf der Münchener Industriemesse vor. Zu dieser Zeit waren die Städte Berlin (Siemens) und der Fernsehbunker in Hamburg schon ein Stück weiter. Im Sommer 1951, auf der Messe in Hamburg, wurden zum ersten Mal Fernsehsendungen nach dem 2. Weltkrieg für za. 5000 Empfänger für einen kleinen Raum ausgestrahlt. Der Sender war noch recht schwach (100Watt) Es war wieder ein Anfang, denn Deutschland war schon von 1934 bis 1942 auf diesem Gebiet weltführend.

337 Spannungsmessgerät 150 u. 300 V

Veröffentlicht am von
Antwort

Hersteller: Hartmann & Braun

Hergestellt: za 1907, Wert/Preis: za 90 Euro

Beschreibung: Ein originales Spannungsmessgerät, das noch das alte Logo trägt und noch voll funktionsfähig ist. Es ist ein Allstrommessgerät und hat einen Innenwiderstand von 2500 Ohm. Es kann in senkrechter und waagerechter Lage betrieben werden. Die Messwicklung ist noch mit Lack Seide isoliert. Es ist ein sehr robust ausgelegtes Gerät und noch hervorragend dekorativ erhalten.

334 Amperemeter

Veröffentlicht am von
Antwort

Hersteller: Hartmann & Braun

Hergestellt: za: 1928 Preis /Wert za : 45 Euro

Beschreibung: Gut erhaltenes Gerät mit vier Messbereichen. Die Messbereiche wurden durch Klemmen und Schalten ausgewält. Diese Weise diente zur Absicherung des Messwerkes vor Überlastung. Der Schalter befindet sich auf der rechten Seite und ist im Bild nicht sichtbar.

330 Messbrücke im Holzkoffer

Veröffentlicht am von
Antwort

Hersteller: Hartmann & Braun um 1900

Hergestellt: um 1902, Preis / Wert: za 200 Euro

Beschreibung: Stellwiderstand, Indikator, Batteriebehältnis für 2 X 4,5 Volt im Messkoffer. An dieses Gerät wird wie üblich ein Messobjekt angeschlossen und mit dem Stellwiderstand in Grob und Feineinstellung der Wert des Widerstandes ermittelt. Dabei wird der Indikator als Brückenmessgerät auf „0“ eingestellt und der Wert an den Stellgliedern ermittelt. In der Regel wurden diese Geräte zum Abgleich von Kabeladern oder zur Fehlerortung benutzt.

272 Milliamperemeter

Veröffentlicht am von
Antwort

Milliamperemeter mit Zeigermittelstellung

Hersteller: Hartmann & Braun

Hergestellt: za 1897, Zeitwert: 78 Euro

Zustand: Für das alter sehr gut und noch funktionsfähig. Das Gehäuse besteht aus Messing.  Es ist ein Gleichstrommessgerät mit Drehspulmesswerk, das mit einem Dehschalter in einen Stromkreis eingeschalten, bzw. den Stromkreis auch ohne Anzeige durchbrückt. Der in Mittelstellung befindliche Zeiger egalisiert die Polarisierung der äußeren Anschlussrichtung. Den hier vorgestellten Gerättyp gibt es für sehr verschiedene Einsatzmöglichkeiten. Natürlich auch als Spannungsmessgerät, entspechend der inneren Beschaltung.

269 Widerstandsmessgerät

Veröffentlicht am von
Antwort

Widerstandsmessgerät mit Holzgehäuse

Hersteller: Hartmann & Braun

Hergestellt: za 1911, Zeitwert: 84 Euro

Zustand: Im guten gebrauchsfähigen Zustand. Es ist ein schweres Drehspulmessgerät, das mit einem kräftigen U- Magneten ausgestattet ist.  Die Skala ist logarithmisch aufgebaut. Das Gerät muß extern mit einem 4V ACCU betrieben werden. Mit dem Knopf, der mit  „N“ bezeichnet ist, wird der 0 – Abgleich mechanisch ausgeführt. Es ist ein hübsches dekoratives Gerät mit einem Griff aus Messing. Die für Messgeräte sehr bekannte Firma wurde 1882 in Brockenhein bei Frankfurt von Hartmann & Braun gegründet, im Krieg schwer beschädigt, aber wieder aufgebaut und 1999 in den englichen ABB Konzern eingegliedert.

257 Universalmessbrücke Inkavi

Veröffentlicht am von
Antwort

nkavi

Hersteller: Hartmann & Braun

Hergestellt: za 1935, Zeitwert: 52 Euro

Zustand: Bestzustand und betriebsbereit

Die größte Störungsquelle ist der im  Bereich hinten liegende und von außen einstellbare mechanische Summer, der als Selbstunterbrecher die Messfrequenz erzeugt. Das Gerät ist zum Messen von Kapazitäten 0,1nF – 100µF und Induktivitäten von 0,01mH – 10H ausgelegt. Die Messspannung von 4,5V ist als Accu, aber auch von Außen, zuführbar. Als Indikator dient ein Kopfhörer, der bekanntlich das Messergebnis im Schwebungsnullpunkt (Abgleich) anzeigt.

252 Kohlrausch Universalmessbrücke

Veröffentlicht am von
Antwort
Große Universalmessbrücke nach Kohlrausch

Hersteller: Hartmann & Braun

Hergestellt: za 1884,  Zeitwert: 258 Euro

Zustand: Bestzustand und noch funktionsfähig, untergebracht in einer original Tragekiste aus Holz mit außenliegenden Anschlüssen. Alle Stöpsel vorhanden. Messbereich: von 0,5 bis 5000 Ohm. ACCU- Spannung 6V Strom etwa 100mA . Prinzip: Bekanntes Brückenprinzip, das für feste ohmsche Werte aber auch für die Widerstandsermittlung von Flüssigkeiten eingesetzt werden konnte. Für die Festwerte wurde ein Galvanometer als Indikator wahlweise angeschlossen. Ein selbstunterbrechender Generator induzierte eine Wechselspannung die bei beweglichen Widerstandswerten, wie zB. Flüssigkeiten, bei Abgleich im dafür angeschlossenen Kopfhörer einen Schwebungs- Nullpunkt erzeugte.

206 Spiegelgalvanometer

Veröffentlicht am von
Antwort

F206
Spiegelgalvanometer HLM5

Hersteller: Hartmann & Braun

Hergestellt: za 1928, Zeitwert: 44 Euro

Zustand: Aufgearbeitet so gut es ging, Funktion ist  aber ungenau. Das Gerät hat 5 Schalterstellungen Das Gehäuse ist aus Aluminiun. Leider zersetzt sich das Material unter der Farbe u. bildet ein weißes Salz.

186 Multavi 7

Veröffentlicht am von
Antwort

Hersteller: Hartmann & Braun

Hergestellt: za 1969, Wert/ Preis 56 Euro

Beschreibung: Sehr gutes,funktionsfähiges und zu jener Zeit allseitig einsetzbares Universalgerät mit automatischer Überlastabschaltung. Das Gerät war sehr leicht bedienbar und durch Stecken und Schalten abgesichert. Allerdings waren die Widerstandsbereiche durch Fehlbedienung schnell überlastbar.

127 Pontavi Wh2

Veröffentlicht am von
Antwort

Pontavi Wh 2

Hersteller Hartnann & Braun, Baugleiche Herstellung von der Firmengruppe BBC / Goerz

Hergestellt: etwa 1970, Wert / Preis za 45 Euro

Beschreibung: Die Tasche und das Gerät sind in einem hervorragendem Zustand und voll funktionsfähig. Betrieben wird das Gerät mit 2 X 1,5V. Es hat ein Thermoplastgehäuse, ist ein Tischmodell und hat die Maße 120 x 90 x220 mm. Es arbeitet über eine Schleifdrahtmeßbrücke und hat 8 Messbereiche von 40 milli Ohm bis 6,4 Mega Ohm. Es deckt damit den gesamten geforderten Messbereich ab. Zusätzlich hat das Gerät noch zwei Gleichspannungsmeßbereiche von 10 und 100V, bei einem Innenwiderstand von 43 KOhm/V.

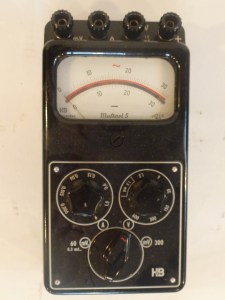

125 Multavi 5

Veröffentlicht am von
Antwort

F125Multavi 5

Hersteller: Hartmann & Braun

Hergestellt: 1940,  Zeitwert: 47Euro

Zustand: Gut und betriebsbereit. Bei diesem Gerät sind die Schalter nicht rastbar. Sie drehen sich nur und erreichen die Messstellung manchmal nicht richtig, so dass es zu Fehlmessungen durch belegte Kontakte und ungenaue Schalterstellung kommen kann. Sonst ist das Gerät sehr robust.

76 Elavi 12

Veröffentlicht am von
Antwort

F76Elavi 12

Hersteller: Hartmann & Braun

Hergestellt: 1954, Zeitwert: 22 Euro

Zustand: Guter Zustand,

Hartmann & Braun Frankfurt a/M

Herstellungsjahr: 1955

Bezeichnung: Multimeter Betriebsmessgerät der Klasse 2,5 %

Die Umschaltung zwischen Strom, Spannung u. Widerstand wird über den  robusten Messbereich Umschalter vorgenommen.  Wechsel und Gleichstrom wird über einen separaten Schalter gewählt. Nullabgleich bei Widerstandsmessungen wie üblich.  Ein Kohle Zink Element = 1,5V dient als Stromversorgung u. wird noch als 3V Batterie (Camelion) angeboten. Diese kann aufgespalten werden.

Spannbandgelagertes Drehspul Messwerk.
Messbereiche:  6,0 Volt bis 600 Volt.
0,3 Amp. bis 30 Ampere
Widerstandswerte: Ω 0 bis 50 Ω  u.Ω x 100 0 bis 5 kΩ

23 Widerstandstermometer im Holzkasten

Veröffentlicht am von
Antwort

F23Widerstandstermometer im Holzkasten

Hersteller: Hartmann & Braun

Hergestellt: 1925,  Zeitwert:67,30 Euro

Zustand: Gut, aber mit Gebrauchsspuren, ohne Messfühler 2 Messbereiche

Nicht mehr vorhanden

20 Isolavi B Isolationsmesser

Veröffentlicht am von
Antwort

F20Isolavi B Isolationsmesser

Hersteller: Hartmann & Braun

Hergestellt: 1935,  Zeitwert: 68,40

Zustand: Guter funktionstechnischer Zustand. Bis heute gebrauchsfähig

Nicht mehr vorhanden
